Shandong Time Machinery Technology Co., Ltd. wurde von der chinesischen Behörde für die Verarbeitung von Zeitmaschinen und Zeitgeräten beauftragt.
"PC Square Tube Reinforcement Truss Welding Production Line (SGHJ-IV) " Ausrüstungsinformationen und Angebot
Rechtlicher Vertreter: Cui Hao
Telefonnummer: 13395378282
Anschrift: Wirtschaftsentwicklungszone, Stadt Jining, Provinz Shandong
Webseite: www.sdsgzn.com
Inhaltsverzeichnis
I. Geschäftsangebot 2
II.Einführung in das Projekt "Unassembled Formwork Truss Floor" 3
1.Projektübersicht 3
2. Produktionsprozess Einführung 5
3. Quadratische Rohrverstärkungsschraube (Rechteckschraube) 6
III.Leistungsmerkmale und technische Parameter der Ausrüstung7
1. Technische Parameter der Verstärkungsstange Produktionslinie 8
1.1 Übersicht über die Ausrüstung für quadratische Rohre 8
1.2 Zusammensetzung der Produktionsanlagen für Verstärkungsstange 8
1.3 Technische Parameter der Anlage: 9
1.4 Ausrüstungsmerkmale 10
1.5 Ausrüstungskonfiguration und Bauteilmarken 10
2 Kühlwassermaschine 11
2.1 Die technischen Spezifikationen einer luftgekühlten Kühlvorrichtung des Boxtyps sind wie folgt: 12
2.2 Liste der Ersatzteile für die DeepChorie-Luftgekühlte Box-Kühleinheit: 13
3Luftkompressor 14
1. Technische Parameter einer luftgekühlten Schraubmaschine 14
I. Geschäftsangebot
Intelligente CNC-Schraube Schweißproduktionslinie
| SGHJ-IV Intelligente CNC-Schraube Schweißproduktionslinie Angebot | |||||||||
| Die Kommission stellte fest, dass die Einfuhren aus der VR China im Bezugszeitraum nicht zu den Einfuhren aus der VR China führten. | |||||||||
|
Serien - Nein. Ich weiß nicht. |
Name der Ausrüstung | Modell der Ausrüstung | Einheiten |
Anzahl |
Kostenpreis (RMB) |
Betrag (RMB) |
|||
| 1 | Produktionslinie für das Schweißen von Quadratrohr-Rebar-Gitterstangen | SGHJ-IV | Einheit | 1 | |||||
| 2 | Schraubluftkompressor | KAIZEN BK-Serie 37 kW | Einheit | 1 | |||||
| 3 | Kühlwassermaschine | RX-10A | Einheit | 1 | |||||
| 4 | Schweißmaschine für Stützfeder | 25kva | Einheit | 1 | |||||
| Gesamtzahl | RMB: Großbuchstaben in RMB: | ||||||||
| Anmerkung: Dieser Preis beinhaltet Steuern, Fracht, Debug- und Installationsgebühren sowie Schulungsgebühren. | |||||||||
| Unser Unternehmen konzentriert sich auf die Forschung und Entwicklung und Herstellung von Stahlgurt Schweißproduktionslinie, mit spezialisierten und effizienten Technologieforschung und Entwicklung Team,Das Unternehmen legt großen Wert auf technologische Innovationen, besteht darauf, den Weg der unabhängigen Innovation zu gehen, passt die Produktstruktur ständig an die Marktnachfrage an,und etabliert langfristige Kooperationspartnerschaften mit einer Reihe bekannter Unternehmen. | |||||||||
2Zahlungsmethode, Zahlungsfrist und Eigentumsanspruch:
1. 30% des Gesamtvertragspreises innerhalb von drei Tagen nach Vertragsunterzeichnung als Kaution zu zahlen;
2- Bezahlung für den Versand: 60% des Gesamtvertragspreises vor Versand der Vertragsware;
3.Installationszahlung: 5% des Gesamtvertragspreises, die innerhalb von sieben Tagen nach der Installation der Ausrüstung zu zahlen ist;
4.Garantievorzahlung: die restlichen 5% als Garantie; Garantiezeit von 1 Jahr, die Garantiezeit wird innerhalb von drei Tagen ohne Zinsen gezahlt;
5.Partei A behält das Eigentum an den Waren, bevor die Zahlung nach diesem Vertrag vollständig abgewickelt ist; Partei B zahlt für die Ausrüstung nach der vereinbarten Zahlungsmethode, andernfallsPartei A hat das Recht, den Dienst auszusetzen.
▶ Überweisungsinformationen
Firmenname: Shandong Time Machinery Technology Co. Ltd.
Steuernummer: 91370811MA3EP7HT68
Kontonummer: 815010601421010400
Bank: Zweigniederlassung der Jining Bank Xicheng
Anschrift: Wirtschaftsentwicklungszone Jining, Provinz Shandong, östlich der Jiafeng Road, nördlich der Ruixiang Road (Hof der Shandong Taifeng Engineering Group Co., Ltd.) Tel: 13954713947
II. Einführung in das Projekt "Unassembled Formwork Truss Floor"
1. Projektübersicht

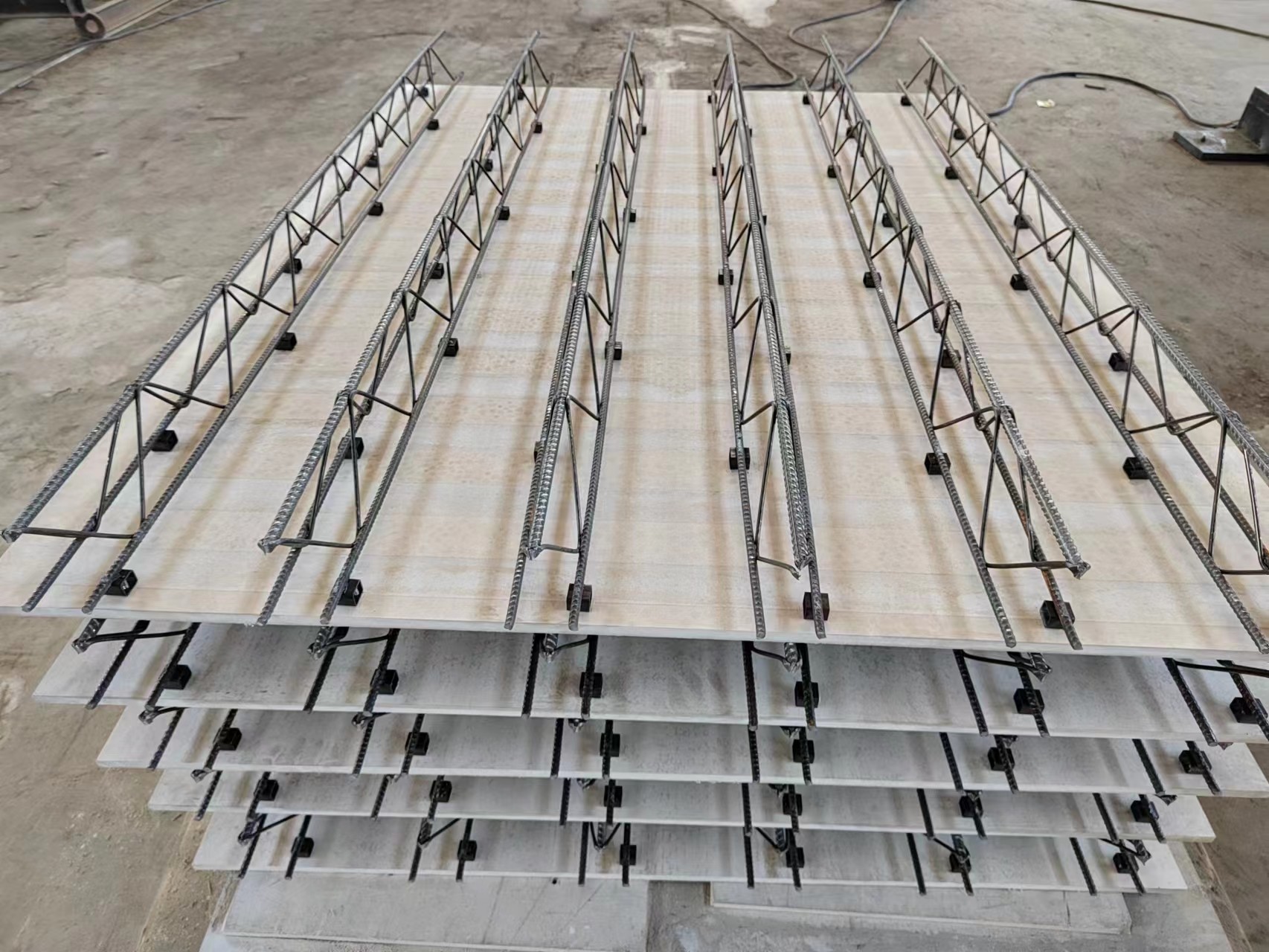

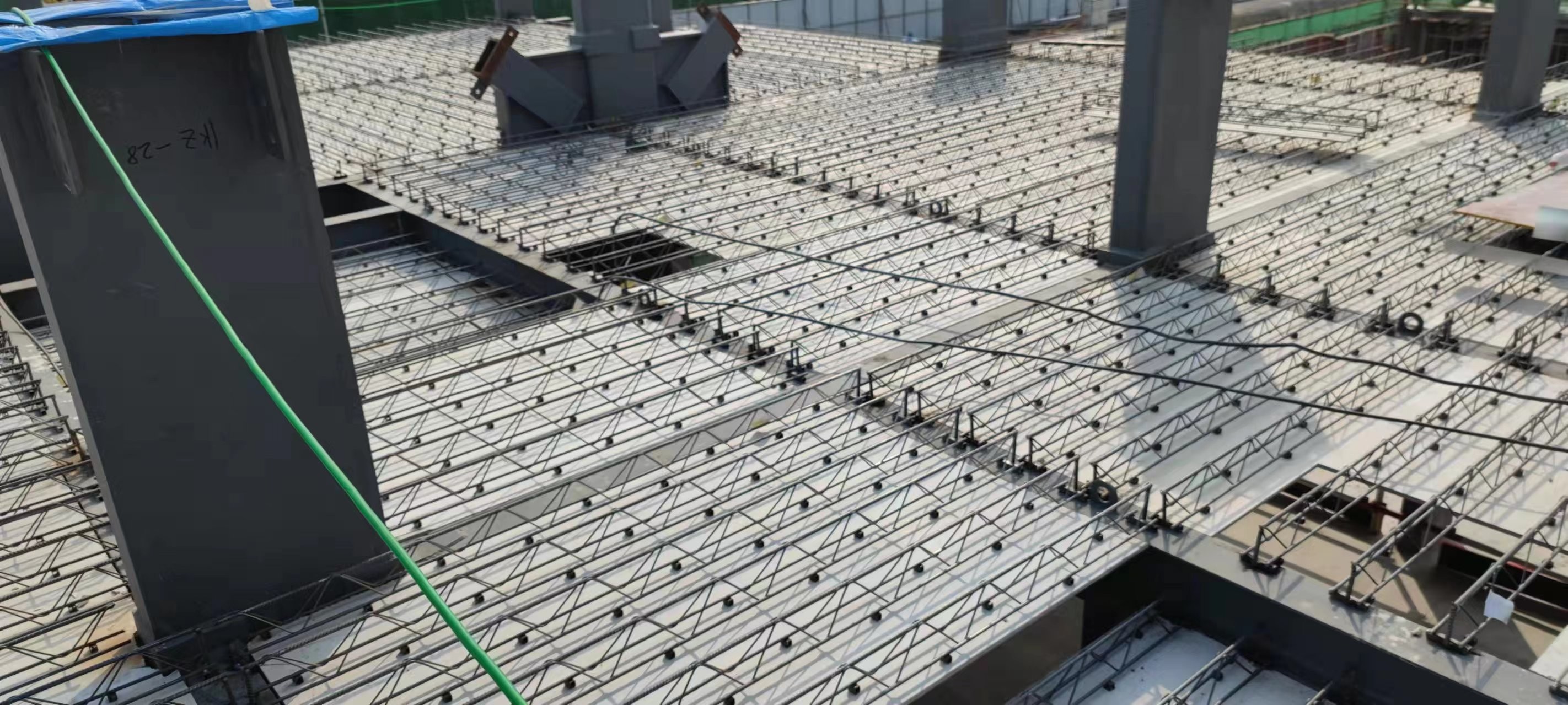

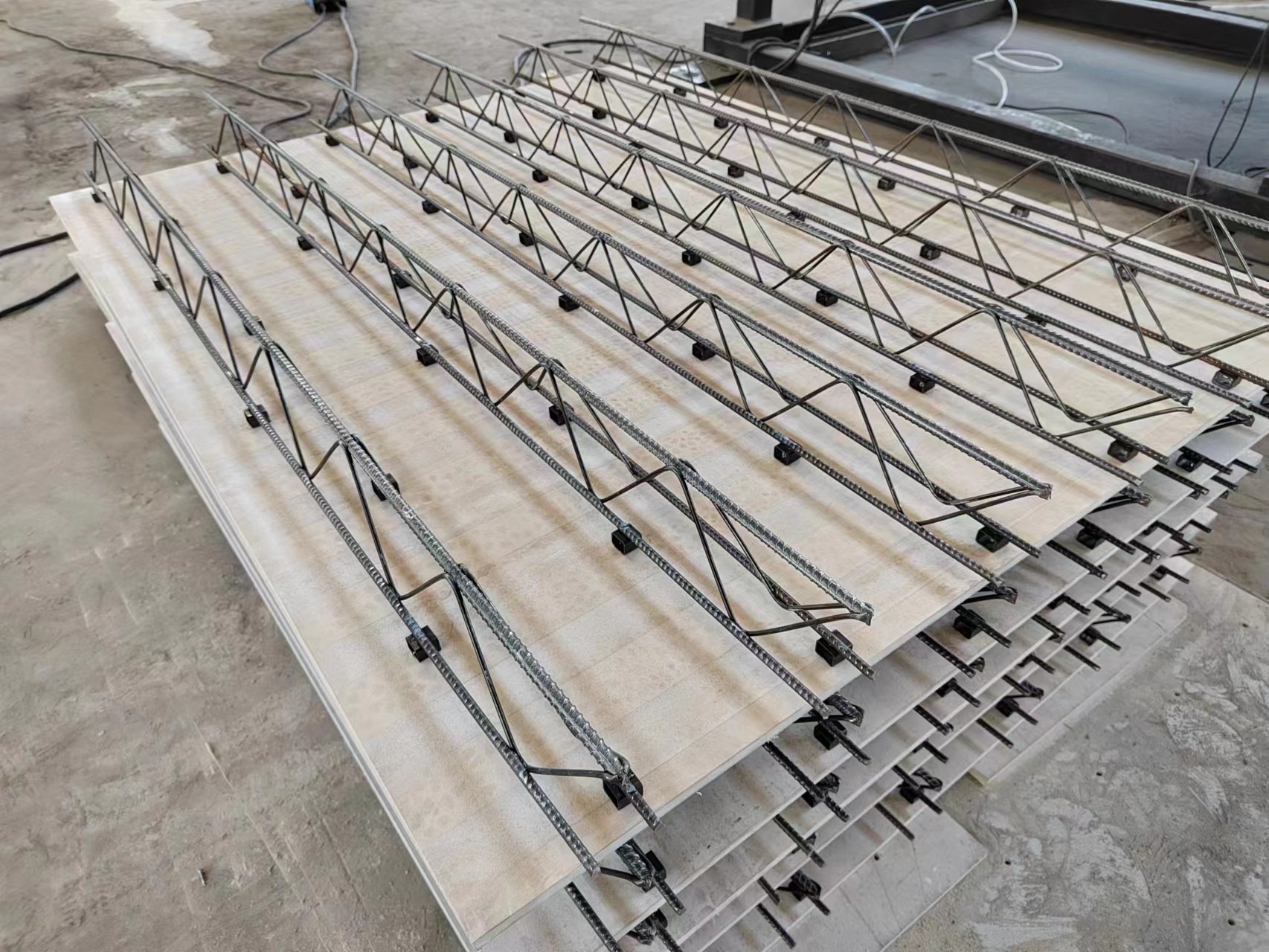

Der nicht zusammengebaute Schalwerk-verstärkte Trussboden verwendet eine neue Art von grünem Brett.mit eingeführter Naturholzzzellstoff als HauptverstärkungsfaserEs besteht aus einer speziellen Form, die unter hohem Druck und mit Sauerstoffdampf bei hoher Temperatur gepresst wird.mit einer Dicke von nicht mehr als 20 mm,Es löst effektiv das Problem der Abtrennung, die durch eine schlechte Haftung zwischen dem Brett und dem Beton oder Mörtel verursacht wird, und begrenzt die Verformung des Brettes.Auf diese Weise löst sich das Problem der Risse der Oberfläche durch Plattendeformation.
Die neue grüne Unterplatte wird mit Hilfe von speziellen selbstverschraubenden Schrauben und der Anschlussbasis der automatischen Schraubverschlussmaschine an die verstärkte Verkleidung befestigt.Es realisiert die Mechanisierung und die industrielle Produktion, mit einfacher Konstruktionstechnik, bequemer Konstruktion und Transport, flacher Oberfläche der Unterplatte.Es kann die derzeit auf dem Markt erhältlichen Lackierplatten und das in Position gegossene Bodenwerk vollständig ersetzen, ohne Zerlegung, ohne Gips, schnelle Installation, Verkürzung der Bauprozesse, Senkung der Transportkosten, nahezu kein Verlust, Gewährleistung der Netzhöhe im Innenraum,und Senkung der Baukosten, etc. Sie löst die bekannten Probleme bei der Verwendung von Laminatplatten in Fertigbauten erheblich und kann in verschiedenen Bauprojekten wie Hotels, Bürogebäuden,Schulen, Wohngebäude, Krankenhäuser, Lagerhäuser, Parkplätze und mehrstöckige Industriegebäude.mit einem enormen Marktpotenzial.
2. Das nicht zusammengebaute Gerüst für den Boden (Rechtswinkel)
III. Leistung und technische Parameter der Ausrüstung
1.Technische Parameter der Produktionslinie für Stahlbalken
1.1 Übersicht über die Ausrüstung

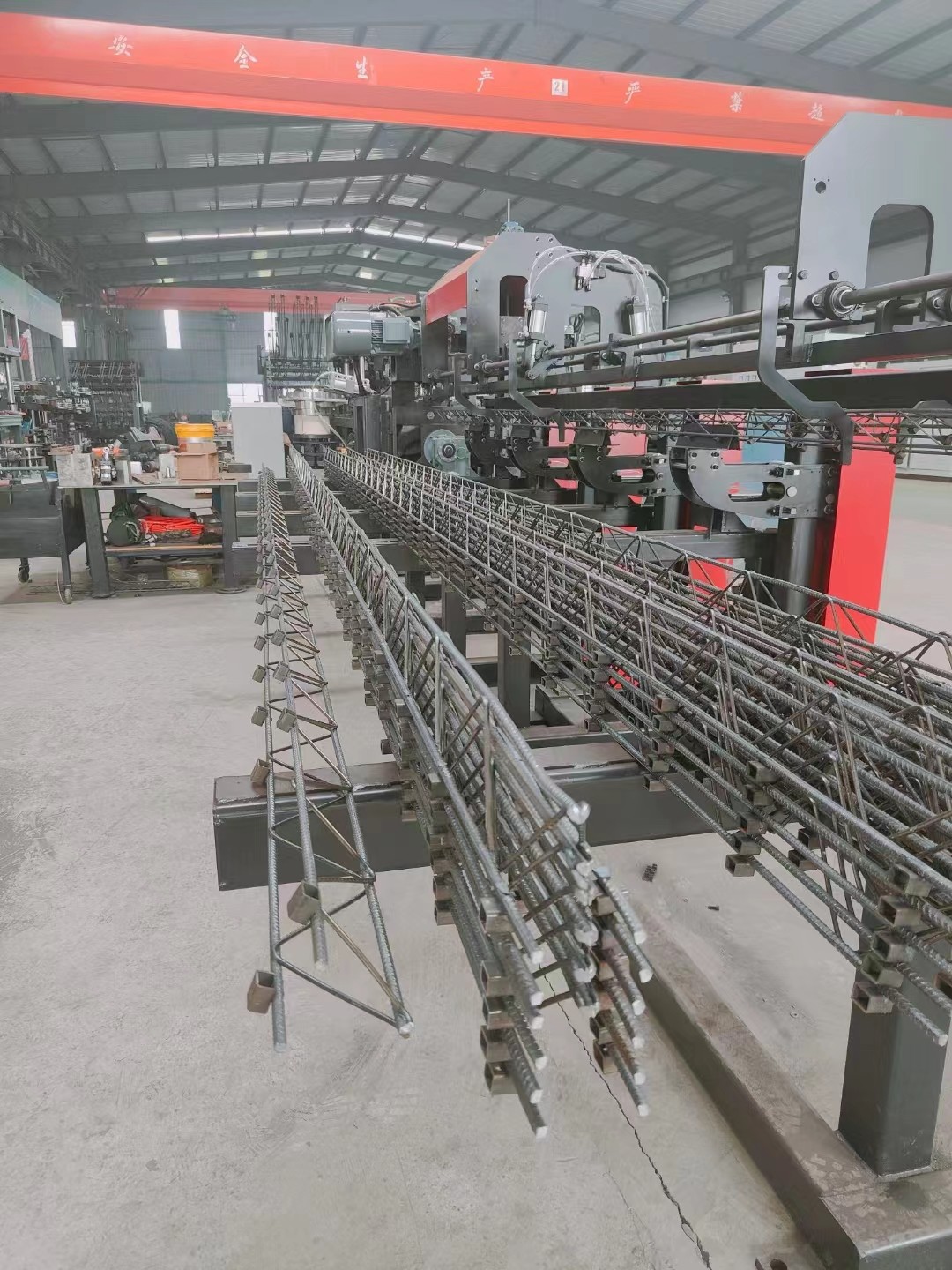

Die Produktionslinie für Quadratrohrverstärker ist eine vollautomatisierte Produktionslinie, die die Freisetzung von Verstärkerrollen, die Geradigung von Verstärkerrollen, das Biegen von Seitenstangen, das Schweißen, das automatische Scheren,und Sammeln der Fertigprodukte, die nicht abrissfähige, geformte Armaturstangen, Armaturstangen für Bodenbalken und PC-Armaturstangen für zusammengebaute Gebäude herstellen kann,die im Gebäudebau (Präpositioner-Bodenbalken) und im Hochgeschwindigkeitsbahnbau (Doppelblöck-Sleeper) weit verbreitet sind.
Schweißgeräte für quadratische Rohre:
| - Nein. Ich weiß nicht. | Ausrüstungskomponenten | Anzahl | Technische Merkmale |
| 1 | Quadratrohrverbindung Vibrationsplattenkollektor | Zwei Sätze | Vibrationszufuhr, Förderschleife, Unterlage |
| 2 | Hochgeschwindigkeitsschweißanlage | Zwei Sätze | mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm |
| 3 | Pneumatische Zuführkomponenten | Zwei Sätze | mit einer Breite von mehr als 40 mm |
| 4 | Schweißformen und Schweißstromversorgungen | Ein Satz | mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm |
| 5 | Schweißkühlwassersystem | Ein Satz | Kühlung zum Schweißen von Verbindungsteilen |
| 6 | Anpassung der beweglichen Bauteile | Ein Satz | für die Anpassung der Schweißposition der Verbindungsteile |
1.2 Ausrüstung Zusammensetzung der Produktionslinie für Stahlträger:
| - Nein. Ich weiß nicht. | Ausrüstungskomponenten | Anzahl | Technische Merkmale |
| 1 | Schraubdraht-Legestelle mit Spule | Ein Satz | Vertikaler Drahtlager, mit Bremse gepolstert |
| 2 | Ausrichtungs- und Fütterungsmechanismus | Ein Satz | Einführung der Mehrradgelenkung mit ausgezeichneter Geradungseffekt ohne Beschädigung der Stahlstabribben; Doppelantrieb mit drei Verzögerungsmotoren. |
| 3 | Materialspeichermechanismus | Ein Satz | Ausgestattet mit einer neuen Art von offenem Lagerrack, der einen Dämpfungslager nutzt, der eine kontinuierliche Produktion ermöglicht und eine effektive Anhäufung von Armaturen verhindert. |
| 4 | Mechanismus zur Ausgleiche von Endgeräten | Ein Satz | Die zweite Stufe der Endgerichtung erfolgt an den Hauptverstärkungs- und diagonalen Gliedern vor dem Schweißen und Formen mit einer Fünfwalz-Gerichtung.Gewährleistung der Geradheit der Trussprodukte. |
| 5 | Mechanismus zur Verbiegung diagonaler Glieder | Ein Satz |
1) Die Beugung der Pendelstange wird durch einen Servomotor angetrieben, der eine gute Synchronisierung und hohe Stabilität gewährleistet. 2) Der Drahtzufuhrmechanismus wird durch einen anderen Servomotor angetrieben, der eine bessere Synchronisierung und höhere Genauigkeit bietet.Die perfekte Zusammenarbeit der beiden Servomotoren ermöglicht das Ändern des Truss-Pints ohne das Stoppen der Maschine, was die Produktionseffizienz erheblich verbessert.
|
| 6 | Schweißmaschine | Ein Satz | Es werden zwei Punktschweißungen verwendet, bei denen insgesamt 2 Transformatoren eingesetzt werden, wodurch der gesamte Stromverbrauch der Schweißtransformatoren um über 60 Prozent reduziert wird. |
| 7 | Beugenmechanismus | Ein Satz | Mit servo-mechanischer Biegung, schneller, geringer Lärm, höhere Stabilität. |
| 7 | Schneidmechanismus | Ein Satz | Verwendet einen "Schere-Typ" Schneidmodus, um das Problem der offenen Schweißungen durch den Schneidvorgang effektiv zu lösen..Die Einstellung der Schneidposition wird durch einen Servomotor gesteuert, wodurch die Schneidung von Trägern beliebiger Länge ohne Stopp der Maschine möglich ist. |
| 8 | Mechanismus der aggregierten Sammlung | Ein Satz | Automatisches Stapeln |
| 9 | Elektrische Steuerung | Ein Satz | |
| 10 | Betriebssystem | Ein Satz |
Bedienknöpfe und andere Komponenten sind von hoher Qualität Bequeme Bedienung und Einstellung der Ausrüstung Bequeme Bedienung von Geschwindigkeit, Schweißparametern usw. Truss-Reservierungssystem
|
| 11 | Gebrauchsanleitung, Ersatzteile und Werkzeuge | Ein Satz |
Standardkonfiguration
|
1.3 Technische Parameter der Anlage:
| Schwungarm | Einheiten | Anzahl | Anmerkung |
| Ladekapazität des Drahtlagerracks | Weigerung | 2000 | Die Höhe des oberen Akkords darf 2 Meter und die Höhe des seitlichen Akkords 1,3 Meter nicht überschreiten. |
| Anzahl der Drahtlegestelle | Einheit | 5 | |
| Leistung des Seitenstahlformmotors | Leistung | 7.5 | |
| Leistung des Schweißtransformators | Leistung | 160x3 | Intermittierender Betrieb mit hinzugefügtem Quadratrohrschweißtransformator an der Rückseite |
| Schere-Motorleistung | Leistung | 11+11 | Adoptieren Sie selbstentwickelte Aufzugsschere intermittierenden Betrieb |
| Sammeln und Heben von Rackmotorleistung | kW | 2.2 | Intermittierender Betrieb |
| Seitliche Akkordbiegung | mm | 200 | |
| Akkordhöhe | mm | 70 bis 270 | Höhe von 250 und mehr ohne Unterwinkelstränge |
| Akkordbreite | mm | 70 bis 90 | Große Breite |
| Durchmesser der oberen und unteren Akkordstangen | mm | 6 bis 12 | |
| Durchmesser der Seitensaiten | mm | 4 bis 7 | |
| Länge des Akkords | m | 2 bis 14 |
Automatisch einstellbarer Tonhöhe
|
| Geradeheit des Akkords | mm/m | ± 5 | |
| Höhenfehler des Akkords | mm | ±2 | |
| Längenfehler des Akkords | mm/m | ± 5 |
Höchstfehler von nicht mehr als ± 15 mm
|
| Höhe der offenen oberen und unteren Akkordstangen | mm | ≤ 5 | |
| Geschwindigkeit der Produktionslinie | m | 6 bis 8 |
Die tatsächliche stabile Produktionsgeschwindigkeit wird durch die Spezifikationen des Akkords bestimmt. Die Geschwindigkeit wird beeinträchtigt, wenn die quadratischen Rohrverbindungen in den Produktionsprozess aufgenommen werden. |
| Luftdruck | MPa | ≥ 07 | Das verwendete Gas sollte sauber, gefiltert und getrocknet sein. |
| Luftverbrauch | m3/min | 3/4.5 | |
| Länge der Produktionslinie (Länge * Breite * Höhe) | mm | Die Länge der Produktionslinie kann entsprechend auf 45000*3000*3500 angepasst werden. | |
| Gesamtproduktion | T | ≤ 18 Jahre | |
| Anmerkung: Die Standardkonfiguration umfasst einen unteren Winkelbogenmechanismus. Bitte angeben Sie, ob die Konfiguration für Wohnindustrialisierungen den unteren Winkelbogenmechanismus nicht umfasst. | |||
1.4.1 Eigenschaften der Ausrüstung
1. Gummi-Lagerrahmen
l Es gibt fünf Sätze von Stangen mit rotierenden Auszahlungen mit einer maximalen Last von 2 Tonnen.
Jeder Auszahlungsstand ist mit einer unabhängigen Luftbremsvorrichtung ausgestattet.
Jeder Auszahlungsstand verfügt über einen unabhängigen Vorausgerichtungsmechanismus zur Entfernung der Oxidschale auf der Oberfläche der Stahlstangen.
2. Geradigung und Fütterungsmechanismus
l Es wird eine Mehrradgelenkung mit guter Geradungseffekt ohne Beschädigung der Rippen der Stahlstangen eingesetzt.
l Jeder Fütterungsmechanismus kann unabhängig voneinander gesteuert werden.
3. Stahlstahlspeicher
l Es wird ein neues offenes Lagerrack für die Pufferung und Lagerung verwendet, das für die kontinuierliche Produktion geeignet ist und die Verwicklung von Stahlstangen wirksam verhindert.
4. Endgeräte-Gleichstellungsmechanismus
l Die Sekundärgeregnung erfolgt vor dem Schweißen und Formen auf der Hauptstange und den Webstangen.
l Dieser Mechanismus spielt eine Schlüsselrolle bei der Anpassung der Geradenheit der Trussprodukte.
5Webbar-Druck- und Fütterungsmechanismus
l Bei der Biegung der Stahlstangen wird mit Schwungarmgebäude mit einer guten Synchronisierung und hoher Stabilität mit einem Servomotor betrieben.
l Die Biegung der Stahlstange erfolgt kontinuierlich (der Biegemechanismus arbeitet in einer kreisförmigen und ohne Verzögerung nach oben und unten schwingenden Bewegung) mit einer schnellen Formgeschwindigkeit.
l Die Stahlstahlformformen haben eine zylindrische Oberfläche, um eine Kratzung der Oberfläche der Stahlstangen zu verhindern.
6. Schweißteile
Zwei Schweißmaschinen, eine oben und eine unten, mit insgesamt zwei Transformatoren.
Vier Unterpresser mit guter Synchronisation.
l Die Schweißzylinder haben einen geringen Schlag, eine große Kraft, eine hohe Schweißgeschwindigkeit und eine hohe Qualität.
l Die Schweißflaschen sind hochwertige Marken und mit Luftverschluss versehen.
l Die Schweißelektroden sind aus Kupfer aus Chrom-Zirkonium-Legierung.
l Ausgestattet mit einem Positionierungsmechanismus zur Gewährleistung der Form und Größe des Schweißes.
l Die zweistufige Widerstandsspotschweißmethode reduziert die Installationsleistung im Vergleich zu anderen Verfahren um 60% und die Schweißparameter jedes Schweißpunktes können unabhängig voneinander eingestellt werden.
l Der viereckige Elektrodenkopf kann viermal wiederverwendet werden, wodurch die Kosten um das Dreifache gesenkt werden.
7.Quadratrohrschweißmechanismus
Die Schwingungsplatte wird als Ladevorrichtung verwendet und die Ladeschnelligkeit ist stabil und hocheffizient.und das Schweißen wird durch Widerstandsschweißen abgeschlossen.
8.Schnittmechanismus
l Der Schneidmodus "Schere" wird angewandt, um das Problem des offenen Schweißens durch den Schneidvorgang wirksam zu lösen und Verformungen und Verzerrungen des Trusses beim Schneiden zu vermeiden.
Schnelle Schneidgeschwindigkeit, kein Schweißen aufzuhalten.
l Für das hochfeste Schneiden der Haupt- und Seitenverstärkungsschweißverbindungen wird der neueste hochfeste und zähmaschige Stahl aus China verwendet.
8. Automatischer Sammel- und Stapelmechanismus
l Der automatische Sammelmechanismus ermöglicht eine kontinuierliche Produktion ohne Unterbrechung und erhöht somit die Effizienz.
Es kann Träger verschiedener Größen sammeln, lang und kurz.
l Die automatische Sammlung, das Stapeln und das Versenden von Trägern sind voll automatisiert.
l Die automatische Sammel- und Stapelvorrichtung verringert die Anzahl der Bediener um 2.
10Elektrische Steuerung
l Es übernimmt das Steuerungssystem von Hechuan mit hoher Stabilität.
11. Betriebssystem
l Bei der Bedienung von Tasten und anderen Komponenten werden hochwertige Produkte verwendet.
l Die Ausrüstung ist einfach zu bedienen und einzustellen.
l Bewegungen wie Geschwindigkeit, Schweißparameter usw. sind praktisch.
1.5 Ausrüstungskonfiguration und Bauteilmarken
| Name | Marke |
Erläuterung Anmerkungen |
| Betriebsbildschirm | Kunlun Tongtai | Es handelt sich um einen intelligenten IoT-Touchscreen mit ARM-CPU als Kern und 800 MHz Hauptfrequenz.und auch vorinstalliert mit McsgPro Konfigurationssoftware. |
| PLC | Hechuan | Hohe Leistung, kompakte Struktur, leistungsstarke Funktionen und hohe Stabilität. |
| Servomotor | Hechuan | Hohe Leistung, hohe Zuverlässigkeit und hohe Qualität. |
| Niederspannungssteuerung | CHNT | Chinesische bekannte Marke, stabile Qualität, hohe Zuverlässigkeit. |
| Wechseln der Stromversorgung | Taiwan Mingwei | Taiwaner bekannte Marke mit mehr als 30 Jahren Forschung und Fertigungserfahrung. |
| Schweißtransformator | Chengtai | Mit japanischer Schweißtechnik. |
| Luftkomponenten | Yadeke |
Taiwan bekannte Marke, gute Qualität, hohe Zuverlässigkeit, hohe Ladekapazität.
|
| Elektromagnetische Ventile | Yadeke | |
| Schweißzylinder | Shuangbeili benutzerdefinierte Zylinder | Schnelle Geschwindigkeit, ausreichende Leistung und hohe Stabilität. |
| Schweißkontroller | Shanghai Guolong | Stabile Produktleistung und zuverlässige Qualität. |
| Verringerer | Zhejiang Tianhong | Stabile und zuverlässige Leistung. |
| Lineare Führungsschiene | Taiwan Shangyin | Hohe Tragfähigkeit, hohe Präzision, hohe Geschwindigkeit und hohe Genauigkeit. |
| Lager | Nachfolgend | Importqualität, stabile Qualität und hohe Zuverlässigkeit. |
| Elektrische Drähte, Kabel | Guangdong Yingke | Ausgezeichnetes Material, starke Isolierung, geringe Exzentrizität. |
Die technischen Spezifikationsparameter von luftgekühlten Wasserkühlgeräten des Boxtyps sind in der nachstehenden Tabelle aufgeführt:
| Artikel | Luftgekühlte Serienprodukte | |
| RX-10 | ||
| Stromversorgung | 10P-50Hz-380V | |
| Kühlwasserdurchfluss m3/h | 6.0 | |
| Gesamtleistungskonsum in kW | 10.5 | |
|
Kühlung Kapazität
|
Leistung | 36 |
| Kcal/h | 30960 | |
| Typ | Vollständig geschlossene Rollenart | |
| Ausgangsmethode | Direktstart | |
| Kondensationseinheit | Typ | Hochleistungs-purpurpurfarbene Kupfer- und Aluminiumfolie mit Flossen + geräuscharmer Ventilator |
| Kühlluftvolumen m3/h | 12000 | |
| Anzahl der Einheiten | 1 | |
| Kühlmittel | Typ | R22 |
| Eingebaute Wasserpumpe kW | 1.5 | |
|
Verdampfer
|
Anzahl der Einheiten | Wasserbehälter mit hohem Wirkungsgrad |
| Typ | 1 | |
| Rohrdurchmesser | DN40 | |
| Sicherheitsschutzeinrichtungen | Hoch- und Niederspannungsschutz, Anti-Eisenschutz (doppel), Sicherheitsventil, Überlastschutz, Unterphase, Umkehrphase, Unterspannung, Überspannung, Wasserflussschutz usw. | |
| Sicherheitsschutzvorrichtung | Länge | 1610 |
| Breite | 735 | |
| Größe | 1390 | |
| Gesamtdimension | Weigerung | 326 |
. KAIZEN BK Serie 37KW Schraubkompressor Stützparameter
. BK-Serie neuer Schraubkompressor humanisierte Mensch-Maschine-Schnittstelle Anzeige und Steuerungssystem.
Einfache und bequeme Bedienung
. Der Betriebsstatus kann auf einen Blick gesehen werden.
. BK-Serie Schraubkompressor kann für Sie 24 Stunden unbeaufsichtigt arbeiten.
Wartung oder Überholung wird in Chinesisch angefordert, wenn Anomalien auftreten.
. Mit der Ersatz-Ausgabe-Schnittstelle kann es die Kettenkontrolle und die Ferndiagnostikkontrolle mehrerer Einheiten realisieren.
Neuer Schraubkompressor der BK-Serie mit eingebautem Öltrennsystem
Die Einführung eines eingebauten Öltrennsystems sorgt für eine Öl-Luft-Trennwirkung und reduziert den Ölverbrauch, und die Produktqualität ist von Anfang an garantiert.
. BK-Serie neue Art Schraubluftkompressor hocheffiziente Lufteinlassregelungsventil.
. Einschalt-/Ausschalt-Bedienmodus
. Antisäure-Spray-Konstruktion mit Kontrollventil
Die Schraubkompressoren der BK-Serie verfügen über eine neue Generation von verbrauchsärmeren, hocheffizienten Motoren.
. hohes Startdrehmoment
Isolationsklasse F, Schutzklasse IP54
. SKF-Lager, geringer Lärm, lange Lebensdauer
. mit Tankvorrichtung, kann ohne Stopp der Maschine betankt werden.
| Abflussdruck Mpa | 0.8 |
| Abflussvolumen m3/min | 5.5 |
| Motorleistung kW | 37 |
| Abgasoberfläche | G1 1/2 |
| Geräuschdb (A) | 67 |
| Gewicht in kg | 730 |
| Gesamtgröße mm | 1240*1030*1435 |
