Katalog
1. Geschäftszitate2
2. Geräteleistung und technische Parameter6
1. Technische Parameter der Produktionslinie für Stahlstangenbinder 6
1.1 Geräteübersicht 6
1.2 Ausrüstungszusammensetzung der Produktionslinie für Stahlstangenbinder 6
1.3 Technische Parameter der Ausrüstung: 7
1.4 Ausstattungsmerkmale 8
1.5 Gerätekonfiguration und Originalmarke 10
2. Kaltwassermaschine 11
2.1 Technische Spezifikationen des luftgekühlten Kastenkühlers: 11
3. Luftkompressor 12
1. Technische Parameter des Schraubenluftkompressors 13
1. Geschäftsangebot
Professioneller Hersteller von intelligenten CNC-Fachwerkschweiß-Produktionslinien
| SGHJ-intelligentes CNC-Fachwerkschweiß-Produktionslinien-Angebotsblatt | ||||||
| Angebotseinheit: Shandong Time Machinery Technology Co., Ltd | ||||||
| Bestellnummer | Gerätename | Gerätetyp | Einheit | Menge | Stückpreis (RMB) | Geldbetrag (RMB) |
| 1 | Produktionslinie zum Schweißen von Stahlträgern | SGHJpm-100 | Kurzform für Taizhou | 1 | ||
| 2 | Schraubenkompressor | Kaishan, BK22kw | Kurzform für Taizhou | 1 | ||
| 3 | Kühlwassermaschine | RX-05A | Kurzform für Taizhou | 1 | ||
| 4 | Stumpfschweißgerät für Stahlstangen | 25 kVA | Kurzform für Taizhou | 1 | ||
| betragen | Gesamtzahlung für Ausrüstung ¥: RMB-Kapital: | |||||
| Hinweis: Dieser Preis beinhaltet Steuern (13 % Mehrwertsteuer), einschließlich Fracht, Inbetriebnahme- und Installationsgebühr sowie Schulungsgebühr. | ||||||
| Das Unternehmen konzentriert sich auf die Forschung, Entwicklung und Herstellung von Produktionslinien für das Schweißen von Stahlfachwerken, verfügt über ein professionelles und effizientes Forschungs- und Entwicklungsteam für Technologie, legt großen Wert auf technologische Innovation, verfolgt den Weg der unabhängigen Innovation und passt die Produktstruktur ständig an um der Marktnachfrage gerecht zu werden, und hat langfristige Partnerschaften mit einer Reihe namhafter Unternehmen aufgebaut. | ||||||
Firmenname: Shandong Time Machinery Technology Co., Ltd
Steueridentifikationsnummer: 91370811MA3EP7HT68
Firmenkontonummer: 815010601421010400
Bank: Unterfiliale Xicheng, Bank of Jining City
Adresse: Östlich der Jiafeng Road, nördlich der Ruixiang Road, Wirtschaftsentwicklungszone Jining, Provinz Shandong (im Krankenhaus der Shandong Taifeng Engineering Group Co., Ltd.)
2. Geräteleistung und technische Parameter
1. Technische Parameter der Produktionslinie für Stahlstangenbinder
1.1 Geräteübersicht

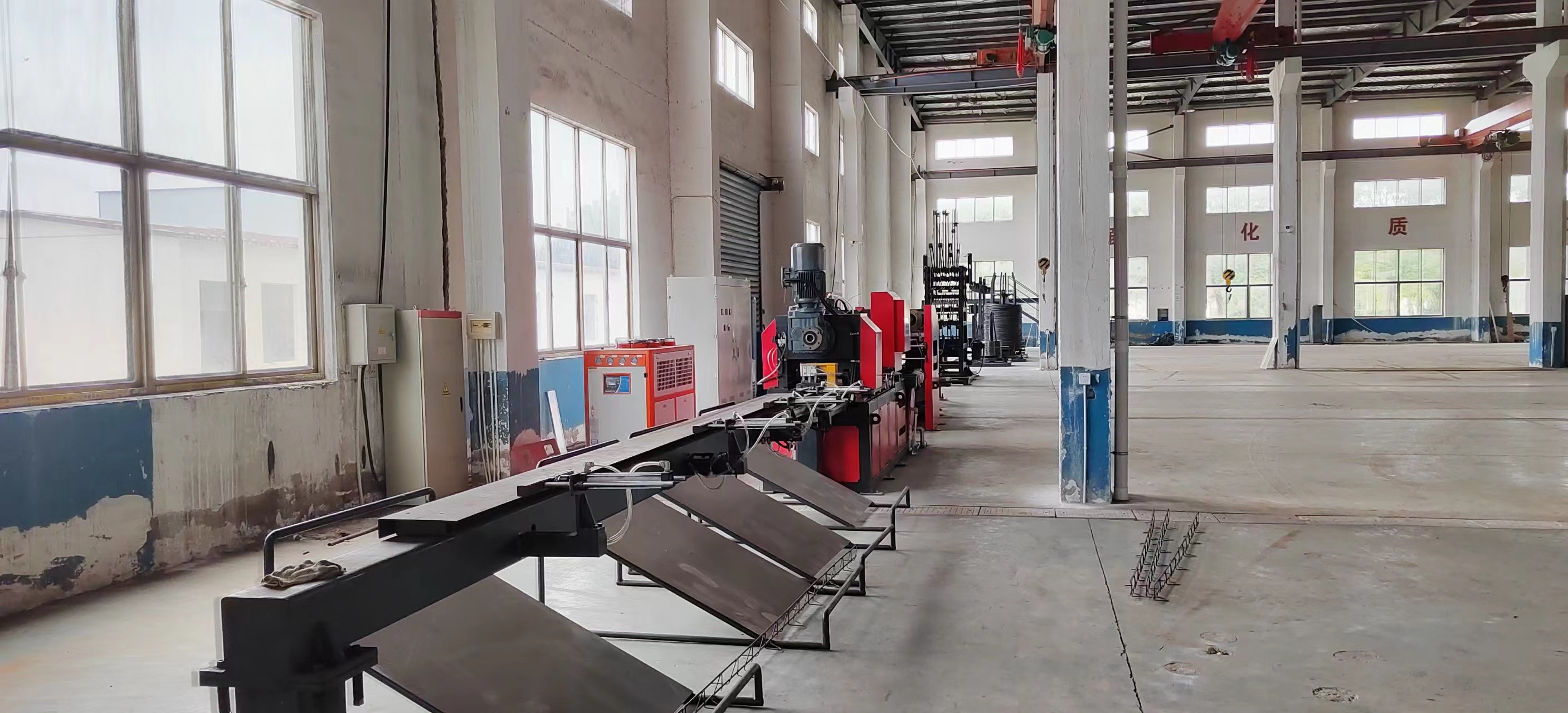

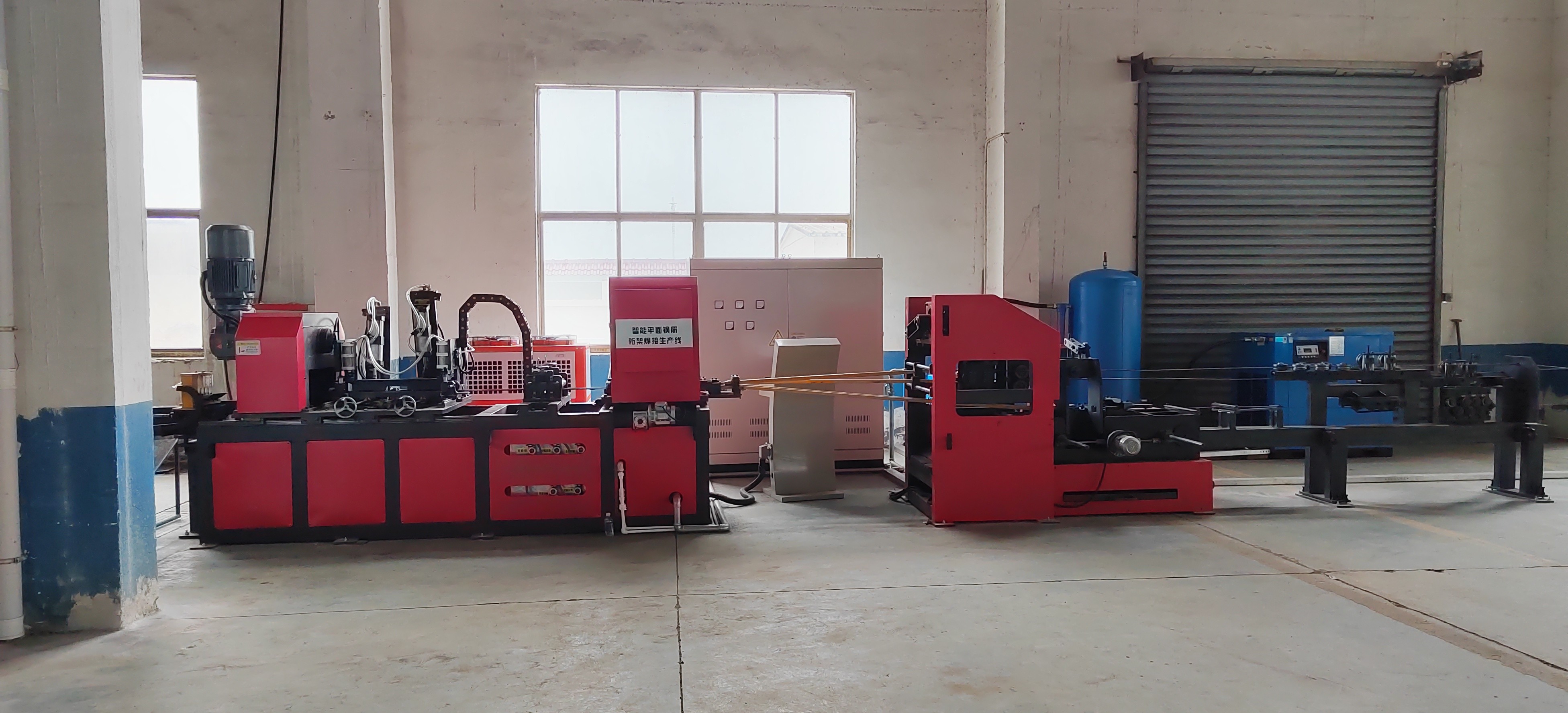

Die Produktionslinie für Bewehrungsbinder besteht aus Stahlspulen, Richten der Bewehrung, Biegen der Seitenstäbe, Schweißformen, automatischem Schneiden und fertigen Aggregaten in der Integration einer vollautomatischen Produktionslinie. Sie kann einen ebenen Stahlbinderboden mit Stahlbindern herstellen und kann auch vorgefertigte Gebäude daraus herstellen Stahlfachwerk, weit verbreitet im Hochbau (vom Fachwerkboden), im Wärmedämmwandbau und in anderen Bereichen.
1.2 Ausrüstungszusammensetzung der Produktionslinie für Stahlstangenbinder:
| Bestellnummer | Ausrüstungskomponenten | Menge | technisches Merkmal |
| 1 | Rahmen aus Stahlstangen | der eigene Weg | Vertikaler Verlegerahmen |
| 2 | Gerader Vorschubmechanismus | der eigene Weg | Bei Verwendung mehrerer Richtrunden ist der Richteffekt gut, die Stahlrippen werden nicht verletzt und das Antriebskabel des Motors wird abgebremst. |
| 3 | Lageragentur | der eigene Weg | Das neue offene Lagerregal und der Pufferlagermodus werden eingeführt, um eine kontinuierliche Produktion zu erleichtern und die Ansammlung von Verstärkungen wirksam zu verhindern. |
| 4 | Mechanismus zum Richten der Enden | der eigene Weg |
Vor dem Schweißen und Formen werden die Hauptverstärkung und die Bauchstabverstärkung zweimal gerichtet, und die Richtmethode mit fünf Walzen wird angewendet, um die Steifigkeit des fertigen Fachwerks sicherzustellen
|
| 5 | Mechanismus zum Biegen der Bauchstange | der eigene Weg |
1, Schwenkbiegen, Stahlbiegen angetrieben durch eine Servokraft, gute Synchronität, hohe Stabilität, 2, Drahtmechanismus angetrieben durch einen anderen Servomotor, bessere Synchronisierung mit höherer Genauigkeit, mit Biegemechanismus, zwei Servomotoren passen perfekt zusammen, können keine Stoppänderungen realisieren Die Funktion des Fachwerkabstands verbessert die Produktionseffizienz erheblich.
|
| 6 | Schweißgastgeber | der eigene Weg |
Auf und ab jeder Punktschweißung, insgesamt 2 Transformatoren, Schweißtransformator-Gesamtleistung um mehr als 60 Prozent reduziert
|
| 7 | Schneidmechanismus | der eigene Weg |
Der „Scheren“-Schermodus kann die durch Scherung und Prozess verursachten Schweißprobleme effektiv lösen und die seitliche Abweichung und Verformung des fertigen Fachwerkprodukts im Scherprozess vermeiden.Die Einstellung der Scherposition wird durch den Servomotor und den Biege- und Drahtservomotor gesteuert, um eine beliebige Scherung der Fachwerklänge desselben Typs zu erreichen.
|
| 8 | Materialsammelmechanismus | der eigene Weg | Automatisches Nachfüllen |
| 9 | Elektrisches Steuersystem | der eigene Weg | |
| 10 | Betriebssystem | der eigene Weg |
Für Bedientasten und andere Teile werden hochwertige Produkte verwendet Bequeme Bedienung und Einstellung der Geräte Geschwindigkeit, Schweißparameter und andere einfach zu bedienende Geräte Truss-Terminsystem
|
| 11 | Anleitungen, Ersatzteile und Werkzeuge | der eigene Weg | Standardentwurf |
1.3 Technische Parameter der Ausrüstung:
| Projekt | Einheit | Daten | Bemerkungen |
| Tragfähigkeit des Layoutrahmens | kg | 2500 | Die Höhe der Längsstangen darf nicht mehr als 2 Meter und die Höhe der Seitenstangen nicht mehr als 1,3 Meter betragen |
| Anzahl der Verlegelinien | Individuell | 3 | |
| Gerade Geschwindigkeit | m/min | ≤30 | Sollte mit der Schweißeinstellung übereinstimmen |
| Schweißen der Transformatorleistung | Kva | 160×2 | Frequenzumwandlungssteuerung, Blindleistungsverlust reduzieren, intermittierende Arbeit |
| Leistung des Drahtübertragungsmotors | Kw | 5,5×3 | intermittierender Dienst |
| Leistung des Motors zum Formen der seitlichen Stange | kw | 3 | Zylinder + Servomotor |
| Mechanische Schermotorleistung | Kw | 11×1 | intermittierender Dienst |
| Biegestrecke der S-Sehne | mm | 200 | 250 und höher ohne Bodenwinkel-Traversenhöhe |
| S-Sehnenbreite | mm | 70-270 | Breite verstellbar |
| Biegedurchmesser des S-Bogenbogens (Innendurchmesser) | mm | 10 | Ersatz |
| Breite des Fachwerks (Hauptbewehrung) | mm | 70-270 | Hoch einstellbar |
| Hauptsehnendurchmesser | mm | Φ8-12 | Φ 8- Φ 12 Plattenschraubenverstärkung |
| S-Sehnendurchmesser | mm | Φ4-Φ8 | |
| Länge des Produktionsfachwerks | M | 0,4-6 | Jede Länge kann je nach Bedarf angepasst werden |
| Fachwerkliniengeschwindigkeit (Platte) | m/min | 6-12 | Stabile Produktionsgeschwindigkeit von 6–12 m/min |
| Entladungsrichtung der Ausrüstung | Bestimmen Sie die Ein- und Auslassrichtung entsprechend der tatsächlichen Standortplanung | ||
| Gasdruck | Mpa | ≥0,7 | Das Gas muss eine saubere Gasquelle sein, die die Filtration und Trocknung durchläuft |
| Gasverbrauch | m³/min | 3/4,5 | |
| Länge der Produktionslinie (Länge * Breite * Höhe) | mm | Die Länge von 45000 * 3000 * 3500 kann entsprechend angepasst werden | |
| Gewicht der Ausrüstung | T | 18 (ohne Zubehör und externen Schaltkasten) | |
| Hinweis: Standardausstattung inklusive Fußbeugemechanismus, Wohnindustrialisierung ohne Fußbeugemechanismus, bitte erläutern. | |||
1.4 Ausstattungsmerkmale
1, Stahllinienrahmen
Es gibt drei Sätze von Scheibenstahlstangen-Auslegerahmen mit rotierendem Auslegemodus und einer maximalen Tragfähigkeit von 2 Tonnen.
Jedes Set-Rack ist mit einer separaten pneumatischen Bremsvorrichtung ausgestattet.
Jeder Satz Auslegerahmen verfügt über einen Satz unabhängiger Vorrichtmechanismen zum Entfernen der Oxidhaut der Stahloberfläche.
2. Stellen Sie den Drahtzuführungsmechanismus ein
Bei Verwendung mehrerer Glättungsrunden ist der Glättungseffekt gut, die Stahlrippen werden nicht verletzt, der Motordraht wird doppelt abgebremst.
Jeder Drahtvorschubmechanismus kann separat gesteuert werden.
3,Aufbewahrungsmechanismus aus Stahl
Nehmen Sie ein neues offenes Lagerregal und einen Pufferspeichermodus an, erleichtern Sie die kontinuierliche Produktion und verhindern Sie effektiv eine Verstärkung.
4. Mechanismus zum Richten der Enden
Vor dem Schweißen und Formen werden die Hauptverstärkung und die Bauchstabverstärkung zweimal gerichtet, und die Richtmethode mit fünf Walzen wird angewendet, um die Steifigkeit des fertigen Fachwerks sicherzustellen.
Dieser Mechanismus spielt eine Schlüsselrolle bei der Einstellung der Steifigkeit des Fachwerkprodukts.
5, Bauchstabpresse-Formmechanismus und Draht
Stangenschwenkbiegen, Stahlbiegen durch Servokraft für Leistung, gute Synchronisierung und hohe Stabilität.
Das Biegen der Bewehrungsstäbe geht weiter (Biegemechanismus ist kreisförmige Bewegung und Auf- und Abschwenken, keine Verzögerung), die Formungsgeschwindigkeit ist hoch.
Formen zum Formen von Stahlstangen sind zylindrisch und weisen keine Kratzer auf die Oberfläche von Stahlstangen auf.
Der Drahtzufuhrmechanismus wird von einem Servomotor angetrieben, der eine bessere Synchronisierung und höhere Genauigkeit bietet.Mit dem Biegemechanismus kann durch die perfekte Koordination zweier Servomotoren die Funktion der Änderung der Traversenneigung ohne Stopp realisiert werden, was die Produktionseffizienz erheblich verbessert.
6. Schweißteil
Oben und unten an jedem Schweißpunkt, insgesamt 2 Transformatoren.
Die beiden Gruppen verfügen über insgesamt 4 Druckpressungen mit guter Synchronisation.
Der Schweißzylinder hat einen kleinen Hub, eine große Festigkeit, eine schnelle Schweißgeschwindigkeit und eine hohe Qualität.
Mit pneumatischer Spannmethode Schweißzylinder unter Verwendung hochwertiger Marken.
Die Schweißelektrode besteht aus einer Kupferlegierung mit Chrom und Zirkonium
Ausgestattet mit einem Positionierungsmechanismus, um die Form und Größe der Schweißnaht sicherzustellen.
Das Zweipunkt-Widerstandspunktschweißverfahren reduziert die installierte Leistung um 60 % im Vergleich zu vergleichbaren Verfahren und die Schweißparameter jeder Lötstelle können separat eingestellt werden.
Der Vier-Modus-Elektrodenkopf kann viermal wiederverwendet werden und die Nutzungskosten werden um das Dreifache reduziert.
7. Schneidmechanismus
Der „Scheren“-Modus kann das durch den Schervorgang verursachte Schweißproblem effektiv lösen und die Seiten- und Verformung des Fachwerkprodukts beim Schervorgang vermeiden.
Hohe Schergeschwindigkeit, das Schweißen erfordert keine Unterbrechung.
Für die hochfeste Scherung an den Schweißverbindungen der Haupt- und Seitenstangen wird die neueste entwickelte neue Hochfestigkeit eingesetzt
Widerstandsfähiger Formstahl.
8. Steuerungssystem für Elektrogeräte
Mit Hechuan-Kontrollsystem, hohe Stabilität.
9. Betriebssystem
Für Bedientasten und andere Teile werden hochwertige Produkte verwendet.
Bequeme Bedienung und Einstellung der Geräte.
Geschwindigkeit, Schweißparameter und andere einfach zu bedienende Geräte.
1.5 Gerätekonfiguration und Originalmarke
| Name | Marke |
erklären Bemerkungen |
| Betriebsbildschirm | Kunlun allgemeiner Zustand | Es handelt sich um einen intelligenten Internet-of-Things-Touchscreen mit ARM-CPU als Kern und 800 MHz.Das Produkt ist für die Verwendung eines 10-Zoll-TFT-LCD-Bildschirms mit einer Auflösung von 1024 * 600, eines 4-Draht-resistiven Touchscreens und einer vorinstallierten McsgPro-Konfigurationssoftware ausgelegt |
| SPS | HeChuan | Hohe Leistung, kompakte Struktur, leistungsstarke Funktion, hohe Stabilität |
| Servomotor | HeChuan | Hohe Leistung, hohe Zuverlässigkeit und hohe Qualität |
| Niederspannungssteuerung | Chint | Inländische bekannte Marken, stabile Qualität, hohe Zuverlässigkeit |
| Schaltnetzteil | Taiwan Ming wei | Taiwans bekannte Marke, mehr als 30 Jahre Erfahrung in Forschung, Entwicklung und Fertigung |
| Schweißtransformator | Cheng Tai | Übernehmen Sie die japanische Schweißtechnologie |
| pneumatische Komponente | Hofgast | Taiwan bekannte Marke, gute Qualität, hohe Zuverlässigkeit, hohe Belastung |
| elektromagnetisches Ventil | Hofgast | |
| Schweißzylinder | Spezialzylinder mit doppelter Kraft | Hohe Geschwindigkeit, ausreichende Leistung und hohe Stabilität |
| Schweißsteuerung | Shanghai Guolong | Stabile Produktleistung, zuverlässige Qualität, |
| Reduktionsbox | Zhejiang-Regenbogen | Stabile und zuverlässige Leistung |
| lineare Führungsschiene | Taiwan-Silber | Hohe Belastung, hohe Genauigkeit, hohe Geschwindigkeit, hohe Präzision |
| Lager | N sk | Importqualität, stabile Qualität, hohe Zuverlässigkeit |
| Drahtseil | Guangdong Yingke | Ausgezeichnetes Material, starke Isolierung, geringe Exzentrizität |
2. Kaltwassermaschine
Technische Parameter und Konfiguration des luftgekühlten Kühlers
|
Modell Projekt |
RX-05A | konfigurieren | |
| Quelle | 380V/3PH/50HZ | ||
|
Kühlleistung |
K cal/h | 12900 | |
| kw | 15 | ||
| Geben Sie die Gesamtleistung ein | kw | 4.48 | |
| Kryogen | Name | R22 | Importieren Sie hochwertige Kaltmedien |
| Kontroll-Methode | kapillar | ||
|
Kompressionsmotor |
Typ | Wirbeltyp | Amerikanisches Talrad |
| Leistung (kW) | 3,75 | ||
| Anzahl (PH) | 5 | ||
| Lüfter | Leistung (kW) | 0,18*2 | Geräuscharmer Lüfter |
| Luftmenge (m³/h) | 7840 | ||
|
Kondensator |
Typ | Luftgekühlter Hocheffizienz-Lamellenwärmetauscher | Luftgekühlter Hocheffizienz-Lamellenwärmetauscher |
| Kühlluftmenge (m³/h) | 5000 | ||
|
Verdampfer |
Typ | Wassertanktyp (Edelstahl) | Wassertanktyp (Edelstahl) |
| Durchflussmenge gefrorenes Wasser (m³/h) | 2.5 | ||
| Tankinhalt (L) | 60 | ||
| Innerhalb und außerhalb des Wasserrohrdurchmessers | 1″ | ||
| Wasserpumpe | Leistung (kW) | 0,37 | Aosource (2 Jahre Garantie) |
| Lieferkopf (m) | 20 | ||
| Durchflussmenge (m³/h) | 6 | ||
|
Sicherheitsbeamter |
Gesichtsversion |
Kompressor-Überhitzungsschutz, Überstromschutz, Hoch- und Niederdruckschutz, Übertemperaturschutz, Durchfluss Mengenschutz, Phasenfolge-/Phasenmangelschutz, Abgasüberhitzungsschutz, Wärmeableitungswasser entspricht nicht dem standardmäßigen automatischen Warnsystem |
Bang Pu Computerversion |
| Hoch- und Niederspannungstisch | Taiwan JAVE | ||
| Filter | Amerika ALCO | ||
| Phasendrehrelais |
Schneider von Frankreich |
||
| Schütz | |||
| Hauptschalter | |||
| Vollständige Beschreibung | Gewicht (kg) | 174,5 | Verpackung mit Holzrahmen |
| Außenmaß (mm) | 1310*630*1230 | ||
| Oberflächenvorbereitung | Hauptplatine 2mm, Dichtungsplatte 1,5mm | Elektrostatischer Sprühkunststoff | |
3. Luftkompressor
Technische Parameter der luftgekühlten Schneckenmaschine BK 22-8 ZG
| Die Schraubengruppe | 5:6 Ted-Rotor |
| Komprimierungsmodus | Kontinuierlich, einstufig |
| Druckluft-Ausgangsdruck | P2=0,8 MPa |
| Abkühlmethode | Zwangsluftkühlung |
| Druckluftaustrittstemperatur | 10℃ bis 15℃ höher als die Umgebungstemperatur |
| Schmierölmenge | Etwa 8,6 Liter |
| Motor Geschwindigkeit | N=2930 U/min |
| Nennleistung | 22 kW |
| Entladungsrate | V=3,45m3/Mindest |
| Arbeitsgewicht | Etwa 390 kg |
| Obergrenze der Lufttemperatur | 45℃ |
| Unterer Grenzwert der Lufttemperatur | 0℃ |
| Ölverbrauch | Der Abgasölgehalt beträgt weniger als 3 PPM |
| Lärm |
74dB(A) |
| Außenmaße (Länge, Breite und Höhe) (mm) | 1200×800×1120 |
